山东气动冲床结构、原理及特点

气动冲床沐鸣2是什么？气动冲床是一种冲载精度高，速度快利用压缩机来产生气体的一种高速冲压设备。与普通冲床相比，气动冲床采用了先进的光电保护技术，是利用气动离合器制动器式的冲床设备，实现了电脑计数与程序的相互配合，大大提高了工作效率。

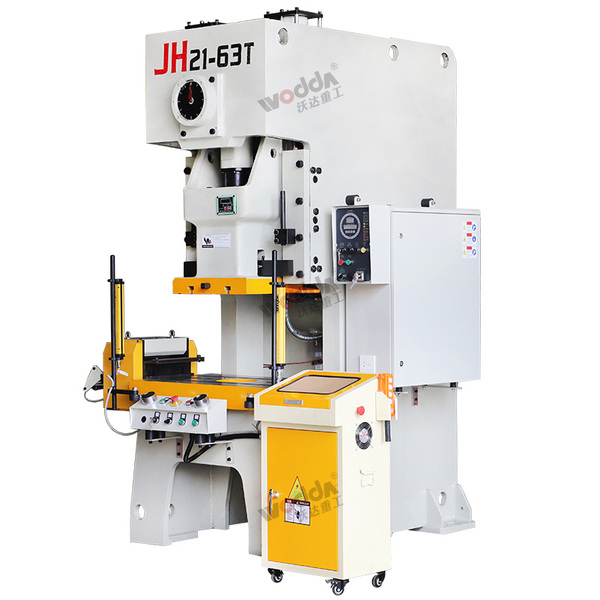

气动冲床主要由机身、气动离合器、滑块和微控系统组成。

1、机身：与工作台铸成一体，滑块在气动冲床机身上的导轨内作上下往复运动，由顶丝调节导轨与滑块之间隙，调后将其并帽拧紧。

沐鸣22、离合器：采用复合干式气动离合器，飞轮内置轴承与离合器，密封板固定结合，当启动控制按按钮时由电磁阀将空气压入离合器，将飞轮之动力传递曲轴进行工作，选择控制面板动能键可实现寸动行程连续工作。

沐鸣23、滑块：连杆和球头调整螺杆是把曲轴的圆周运动转变为往复运动，球头螺杆可调整锁模力度及配合调整使用模具高度，滑块下端由模柄孔，装潢时可紧固模具，大型模具可使用两边模板孔、滑块调整孔装有退料装置，依据模具高低调整两边顶料座，实现自动脱料工作。

沐鸣24、操作机构：由微机控制，由面板显示状态模式，当状态栏显示寸动时，可双手同步启动机器实现360度任意停止。运动，同步启动时间为0、2-0、3秒，启动行程或连续工作时，均要使用寸动能将显示屏时针指向12点，或观察角度表12点，正负20度均可启动；连续工作时，须双手按住启动按钮使机器连续运转5-7此方可实现连续工作。

气动冲床的工作原理：

1、气动冲床是以气动离合器将飞轮之惯性力传至曲轴、连杆、滑块进行工作，工作原理见附图；曲轴连杆为刚性，因此滑块运动是强制性的，相同转速时，滑块的行程次数及运动曲线都是固定不变的。

沐鸣22、利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的。

沐鸣23、压缩空气可以存储在储气罐中，随时取用，因而电动机没有空转的能源浪费。利用气缸作工作部件、利用电磁阀作为控制元件，使本机结构更加简单，故障率低、维修简单、维修成本更低。

气动冲床的特点：

1.冲床采用机械启动的双按钮开关(或脚踏开关)设计。

2.工作高度可根据产品或模具的尺寸进行调节，气缸行程可调节，气缸行程调节简单，气缸下降速度可调节(快速排气阀需要快速安装)；也可以根据客户要求定制。

3.只需调节气压调节阀即可达到所需的压力，简单方便。

沐鸣24.气动冲床冲片左右前侧为开放式设计，重量轻，不占空间，结构简单，性能平稳，维护量小，生产效率高。

沐鸣25.可添加加热模具和智能温度控制器，适用于热压、贴牌、压花等工艺。

6.气液增压冲床具有自动计数和压装时间设定功能。

沐鸣27.气动系统和机器的整体设计，系统部件清晰可见，维护方便。

8.气压缸配有调节装置，使工件交换和高度调节更快更容易。

9.双手操作、紧急按钮装置、模具校准和产品调试功能。
